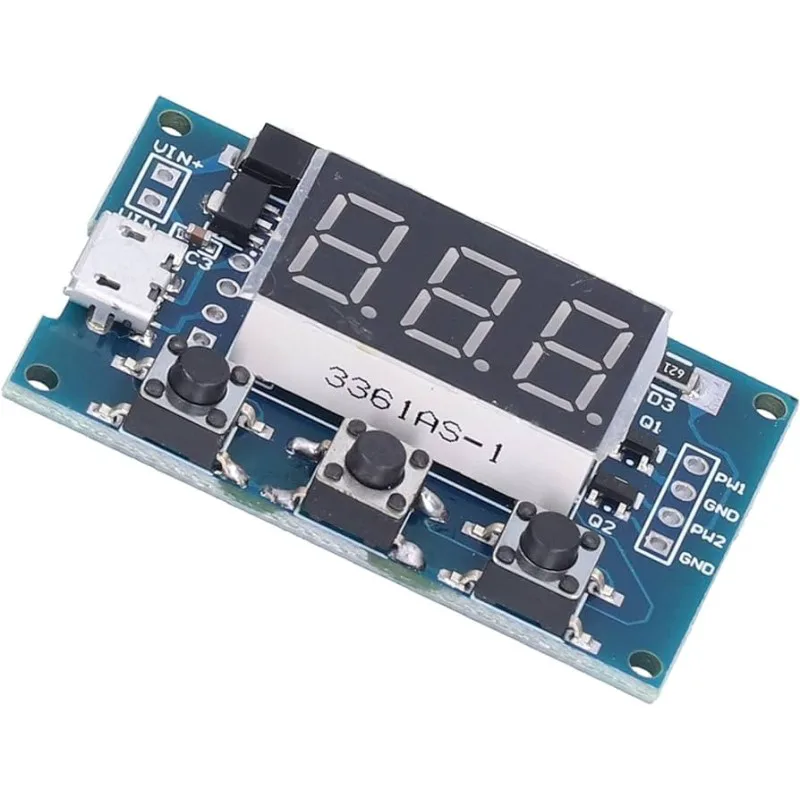

Dual Adjustable PWM Signal Generator with Display and Serial Interface

المواصفات الفنية

• قناتان PWM
• جهد التغذية: 5 V – 30 V
• تردد PWM: 1 Hz – 150 KHz
• دقة التردد: 2%
• جهد الخرج: 5 V
• وضعا برمجة:
  • عبر الأزرار الثلاثة المركبة على الوحدة: "SET"، "UP"، "DOWN"
  • عبر الاتصال التسلسلي
• إعدادات الاتصال التسلسلي:
  • معدل البود: 9600 bps
• بتات البيانات: 8
  • بت التوقف: 1
  • بت التكافؤ: لا يوجد
  • التحكم بالتدفق: لا يوجد

تعليمات الاستخدام

تتضمن طريقة الضبط الأولى استخدام الأزرار الثلاثة المركبة على الـ PCB. يلعب زر "SET" دور التبديل بين قنوات الخرج وكذلك بين معامل الملء والتردد.

لضبط تردد الإشارة، اضغط زر "SET" حتى يظهر "FA1" (للقناة الأولى) أو "FA2" (للقناة الثانية).

للعرض المقطعي 3 أوضاع عرض للتردد:

1. XXX (بدون علامة عشرية): التردد المعروض بين 1Hz – 999 Hz؛
2. XX.X (مع علامة للعشرات): التردد المعروض بين 0.1 KHz – 99.9 KHz؛
3. XXX (جميع النقاط الثلاث مفعلة): التردد المعروض بين 1 KHz – 150 KHz؛

للتبديل بين أوضاع التشغيل هذه، يجب الضغط باستمرار على زر "SET" والضغط على زر "UP".
