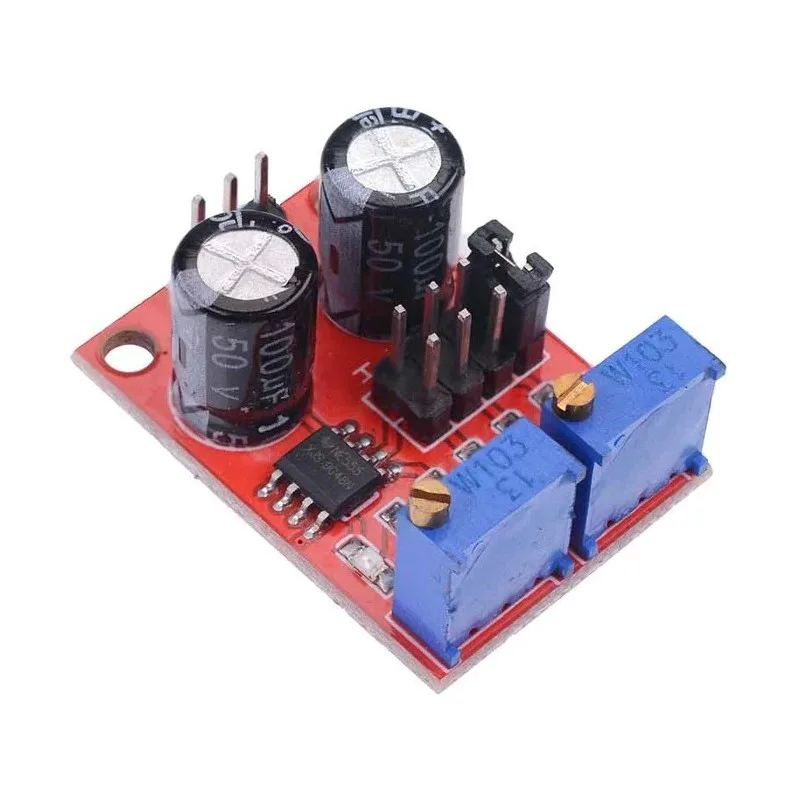

Adjustable Duty Square Wave Generator

نظرة عامة

يستخدم مولد الموجة المربعة هذا مقاومتين متغيرتين يمكنهما تغيير التردد ودورة العمل. يمكنه تشغيل إشارة موجة مربعة لمحرك خطوي ويمكن استخدامه للتحكم في المحركات (مولد PWM)، وضبط سطوع المصابيح والـ LED أو المؤقتات. يتميز أيضاً بدائرة تحكم نبضي قابلة للضبط.

المواصفات

• الأبعاد: 31 mm x 22 mm
• الشريحة الرئيسية: NE555
• جهد الدخل: 5 V DC إلى 15 V DC
• تردد الإشارة: 1 Hz إلى 50 Hz، 50 Hz إلى 1 kHz، 1 kHz إلى 10 kHz، 10 kHz إلى 200 kHZ (يعتمد على تاريخ توصيل الجمبر)
• التيار: ≥100 mA
• سعة الخرج: 4.2 V V-PP إلى 11.4 V V-PP (يعتمد على جهد الدخل)
• تيار الخرج: 15 mA, Vin = 5 V; 35 mA, Vin = 15 V
• أقصى تيار خرج: ≥15 MA
