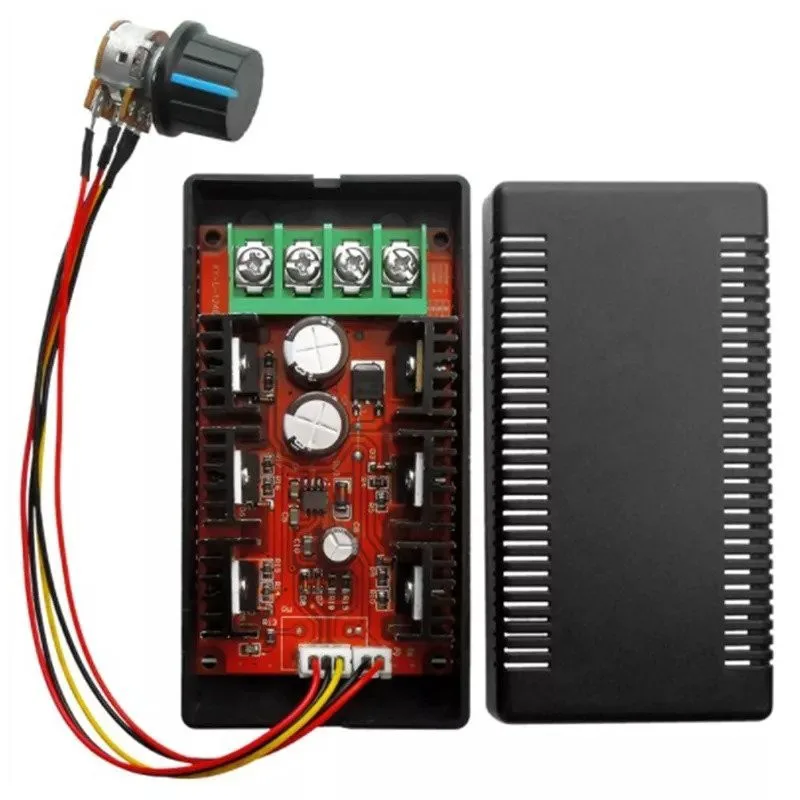

40A PWM Driver Module 50V

نظرة عامة

المؤشرات الفنية

1. جهد العمل: DC10 V-DC50 V نطاق جهد تشغيل واسع

2. استطاعة التحكم: 0.01 – 2000 W (أقصى تيار بدء لحظي 40 A، يجب التحكم في تيار العمل طويل الأمد ضمن 20 A.)

"جهود العمل المختلفة تتوافق مع استطاعات تحكم مختلفة كالتالي:"

• 12 V*40 A = 480 W عند العمل عند 12 V
• 24 V*40 A =960 W عند جهد عمل 24 V
• 36 V*40 A =1440 W عند العمل عند 36 V
• 40 V*40 A = 1600 W عند جهد تشغيل 40 V
• 50 V*40 A =2000 W عند جهد تشغيل 50 V

3. التيار الساكن: 0.025 A (لن يتجاوز التيار الساكن 25 ma عندما يكون جهد التشغيل بين DC10 V و DC50 V)

4. دورة عمل PWM: 5%-100%

5. تردد PWM: 12 khz

6. درجة حرارة العمل: -20 – 40 (درجة حرارة المحيط من سالب 20 درجة إلى 40 درجة فوق الصفر) المحرك ذو جودة صناعية ويمكنه العمل بشكل مستقر في البيئة تحت الصفر. المحرك ذو الجودة التجارية العامة لا يُسمح له بالعمل بشكل مستقر تحت الصفر.

7. أبعاد لوحة الدائرة: 90 mm طولاً، 51 mm عرضاً، وحوالي 30 mm ارتفاعاً (باستثناء جزء ضبط المقاومة المتغيرة)

الوصف

1. تتم إزالة المقاومة المتغيرة ووضعها داخل الغلاف أثناء الشحن لمنع التلف أثناء النقل.

2. عند التوصيل، انتبه إلى عدم عكس القطبين الموجب والسالب لمصدر التغذية. التوصيل العكسي يعادل قصر دائرة، والتيار كبير جداً، مما سيحرق المنظم فوراً. يرجى التوصيل كما هو موضح بالطرفي.

3. المحرك هو محرك DC، ويجب أن يكون مصدر التغذية مصدر DC ضمن 9 – 50 V.
