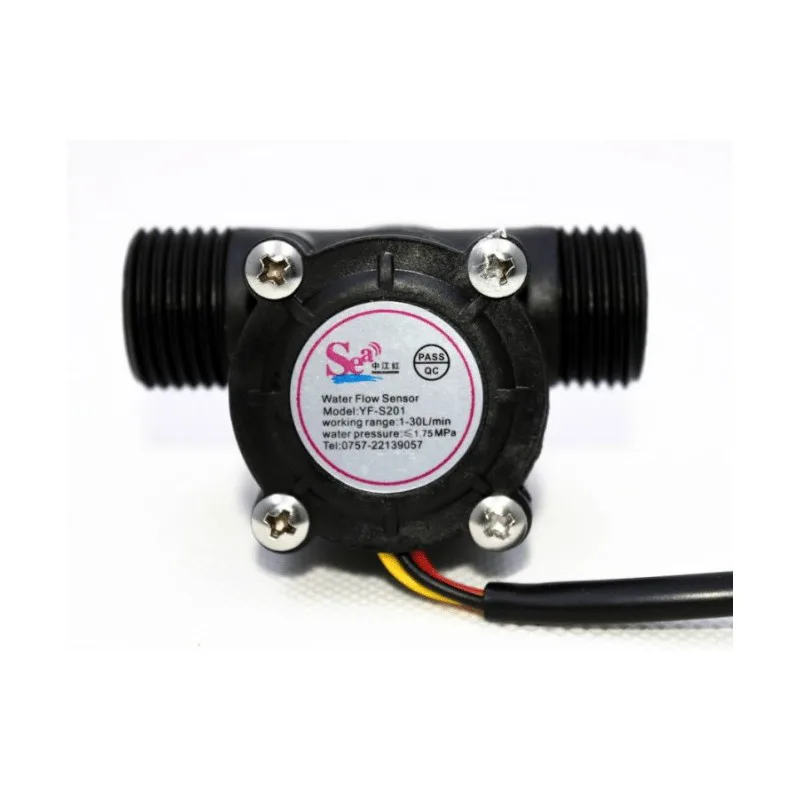

YF-S201 3/4″ Water Flow Sensor

الوصف

يتكون مستشعر تدفق الماء أساساً من جسم صمام بلاستيكي ومجموعة دوارة لتدفق الماء ومستشعر Hall.

يُركَّب عند طرف دخول الماء في السخان للكشف عن معدل التدفق الداخل أثناء مروره عبر مجموعة الدوران لتدفق الماء.

يدور الدوار المغناطيسي وتتغير سرعة الدوران مع معدل التدفق ويُخرج مستشعر Hall نبضة مقابلة.

تُغذى الإشارة مرتدة إلى المتحكم، ويحدد المتحكم مقدار تدفق الماء ويقوم بالتنظيم.

للمستشعر ثلاثة توصيلات، اثنان للتغذية وواحد للخرج (أصفر). يمكن حساب معدل التدفق بسهولة، حيث تساوي النبضة الواحدة تقريباً 2.25ml. إذا تم وضعه ومعايرته بشكل صحيح، فإن الدقة تقريباً 10%.

صيغة الحساب: معدل التدفق (l / min) = التردد (Hz) /7.5.

المواصفات

• نوع المستشعر: تأثير Hall

• جهد التشغيل: 5 – 18V DC

• التيار: 15mA إلى 5V

• الخرج: 5V TTL

• معدل التدفق: 1 – 30 l / m:

• درجات حرارة التشغيل من -25oC إلى + 80oC

• ظروف الرطوبة المقبولة: 35% – 80% RH

• الدقة: ± 10%

• أقصى ضغط ماء: 2.0 MPa

• معامل ملء الخرج: 50% + -0%

• زمن صعود الخرج: 0.04us

• زمن هبوط الخرج: 0.18us

• نبض / لتر: 450

• الحد الأدنى لعمر 300,000 دورة

• طول الكابل: 15cm

• توصيلات أنبوب 1/2"، قطر خارجي 0.78"

• الأبعاد: 2.5" x 1.4" x 1.4"
