Green 20×4 LCD – 5V Backlight

الوصف

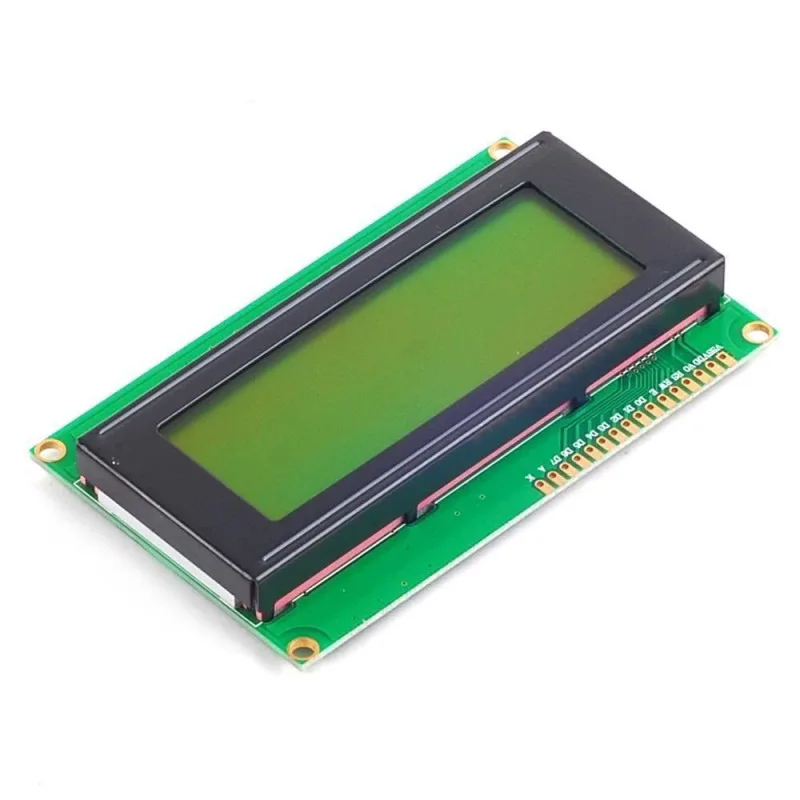

شاشة LCD 2004 بإضاءة خلفية صفراء-خضراء يمكنها عرض 20 حرفاً على 4 أسطر. إنها مثالية للمشاريع الإلكترونية التي تحتاج إلى مساحة أكبر لعرض المعلومات.

يمكن استخدامها بسهولة في ظروف الإضاءة المنخفضة لأنها تحتوي على إضاءة وإضاءة خلفية لشاشة LCD. شاشة LCD 2004 هذه متوافقة مع المتحكم KS0066 أو ما يعادله.

المواصفات

• الجهد: 5 V
• التيار: 2 mA
• جهد تغذية الإضاءة الخلفية: 4.2 V
• تيار الإضاءة الخلفية: 250 mA
• الأبعاد: 98.0 mm × 60.0 mm x 14.0 mm

التوصيلات

• الطرف 1: ss
• الطرف 2: VDD
• الطرف 3: Vo-LCD contrast (بين VSS و VDD V)
• الطرف 4: RS
• الطرف 5: R/W
• الطرف 6: E-enable
• الطرف 7-14: DB0-DB7
• الطرف 15: V + blacklight
• الطرف 16: V – blacklight
