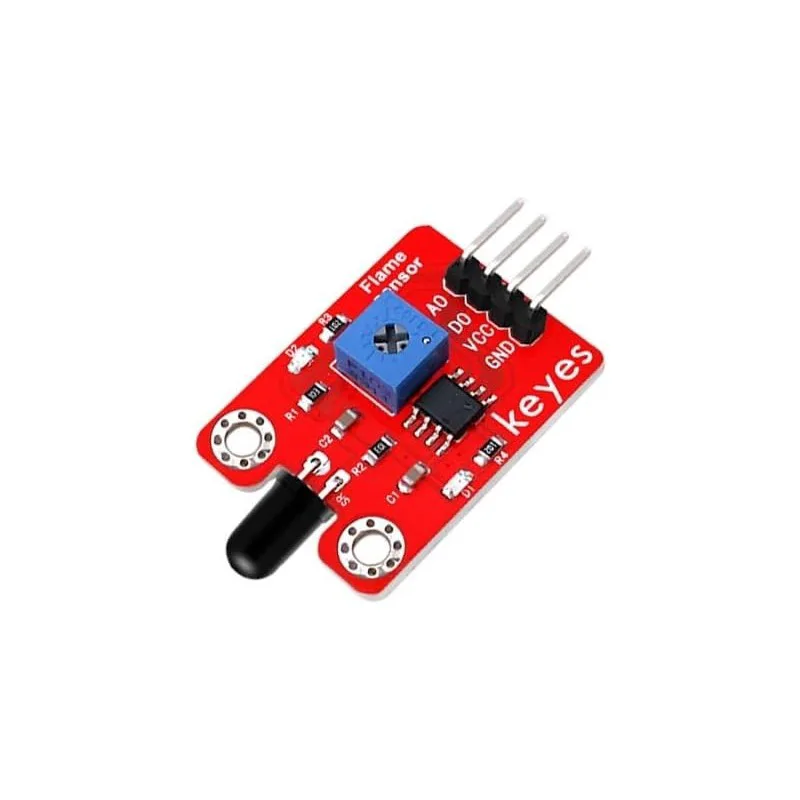

IR Flame Sensor

المواصفات الفنية

• جهد التغذية: 3.3 V أو 5 V
• التيار المستهلك: 15 mA
• الطول الموجي المكتشف: 760 nm – 1100 nm
• زاوية الكشف: 60o
• أقصى مسافة: 80 cm

الأبعاد: 32 x 14 mm

هذا المستشعر مفيد للكشف عن اللهب أو مصادر الإشعاع الأخرى بطول موجة ضمن ذلك النطاق.

يستخدم المستشعر ترانزستور ضوئي يعمل بالأشعة تحت الحمراء.

يمكن أن يكون خرج المستشعر تناظرياً أو رقمياً. الوحدة مزودة بدائرة مقارن LM393 متكاملة. يمكن ضبط الجهد المرجعي للمقارن من مقياس الجهد المتغير.

تعليمات الاستخدام

يمكن أن يكون مصدر الطاقة 3.3 V أو 5 V، اعتماداً على لوحة التطوير المستخدمة.

يعتمد الاتصال بلوحة التطوير على الخرج الذي تستخدمه:

• رقمي: وصّل طرف “D0” بطرف رقمي. هذا الوضع سهل الاستخدام لأنك تحتاج فقط إلى استخدام الأمر “digitalRead (pin)” لمعرفة ما إذا كان المستشعر قد اكتشف لهباً أم لا. يمكن ضبط حساسية الوحدة عبر مقياس جهد متغير مركب على PCB.

• تناظري: هذا الوضع مفيد لأنه يمكنك معرفة شدّة اللهب بحيث تتفاعل لوحة التطوير بشكل مختلف اعتماداً على الشدة. يُوصّل طرف A0 بأطراف تناظرية.
