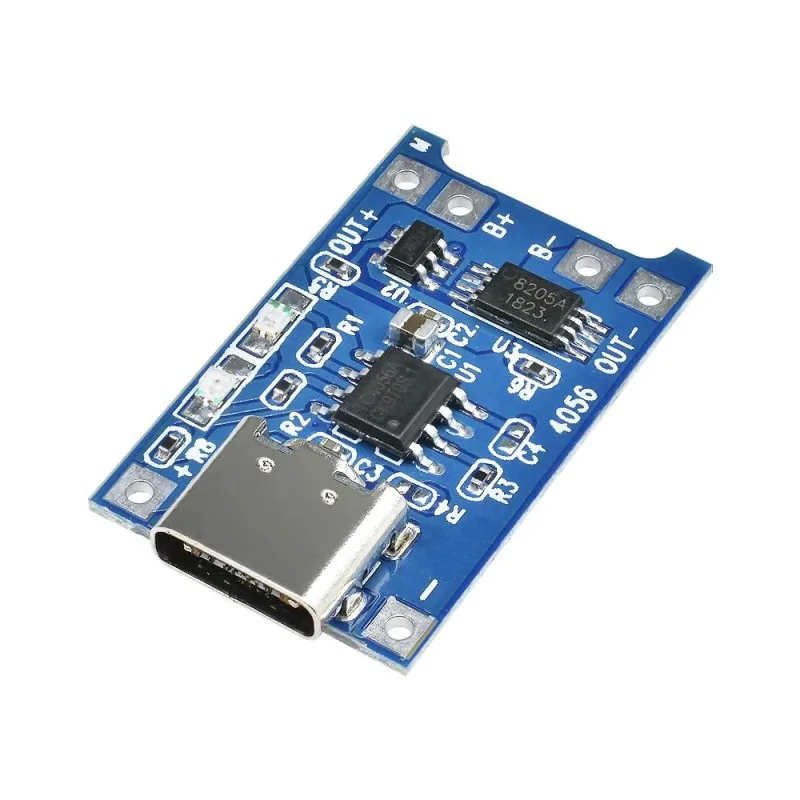

TP4056 1A Li-ion Battery Charging Module With Current Protection (Type-C)

الوصف

لوحة شحن بطاريات Li-Ion من نوع TP4056 بتيار 1A بمنفذ Type C مع حماية التيار هي وحدة صغيرة، مثالية لشحن خلايا ليثيوم-أيون (Li-Ion) أحادية الخلية بجهد 3.7V وسعة 1 Ah أو أعلى مثل 16550s التي لا تمتلك دائرة حماية خاصة. مبنية على شريحة الشحن TP4056 وشريحة حماية البطارية DW01، ستوفر هذه الوحدة تيار شحن 1A ثم تنقطع عند الانتهاء.

علاوة على ذلك، عندما ينخفض جهد البطارية دون 2.4V ستقوم شريحة الحماية بفصل الحمل لحماية الخلية من العمل بجهد منخفض جداً – كما تحمي من فرط الجهد وعكس القطبية (عادةً ستدمر نفسها بدلاً من البطارية) لكن يرجى التأكد من التوصيل الصحيح في المرة الأولى.

إنها تصميم خاص لشحن بطارية ليثيوم أحادية. TP4056. تشمل المميزات الأخرى مراقبة التيار، قفل نقص الجهد، إعادة الشحن التلقائي، وطرفي حالة للإشارة إلى انتهاء الشحن ووجود جهد دخل.

استخدام الوحدة:

1. وصّل كابل Type C للتغذية، أو 5V DC إلى اللوحات الموسومة IN+ و IN- على الجانب الأيسر من الوحدة.
2. وصّل الخلية المراد شحنها باللوحات B+/B- على الجانب الأيمن من الوحدة.
3. يمكن توصيل حمل (شيء لتشغيله بالبطارية) باللوحات OUT+/OUT- على الجانب الأيمن.
4. مهم! افصل الحمل أثناء الشحن.
5. الـ LED الأحمر يشير إلى أن الشحن جارٍ، والـ LED الأخضر يشير إلى اكتمال الشحن.
6. لا تشحن بطاريتك أبداً بمعدل يتجاوز 1C.

ملاحظة:

1. يمكن توصيل الأميتر فقط بطرف الدخل 5V للوحدة.
2. من الأفضل أن يكون تيار الشحن 37% من سعة البطارية. إذا كنت تشحن بطارية 1000mAh، فإن تيار 400mAh كافٍ.
3. يجب ألا يكون سلك التوصيل سميكاً جداً.
4. تأكد من أن نقطة التوصيل جيدة.
5. إذا كان جهد الدخل مرتفعاً جداً، مثل 5.2V، سيكون التيار أقل من 1000mA، وهذا طبيعي. إنها وظيفة حماية، تقلل تيار الشحن تلقائياً.
6. لا تعكس قطبية البطارية ومصدر جهد الدخل، وإلا ستتلف الوحدة.
