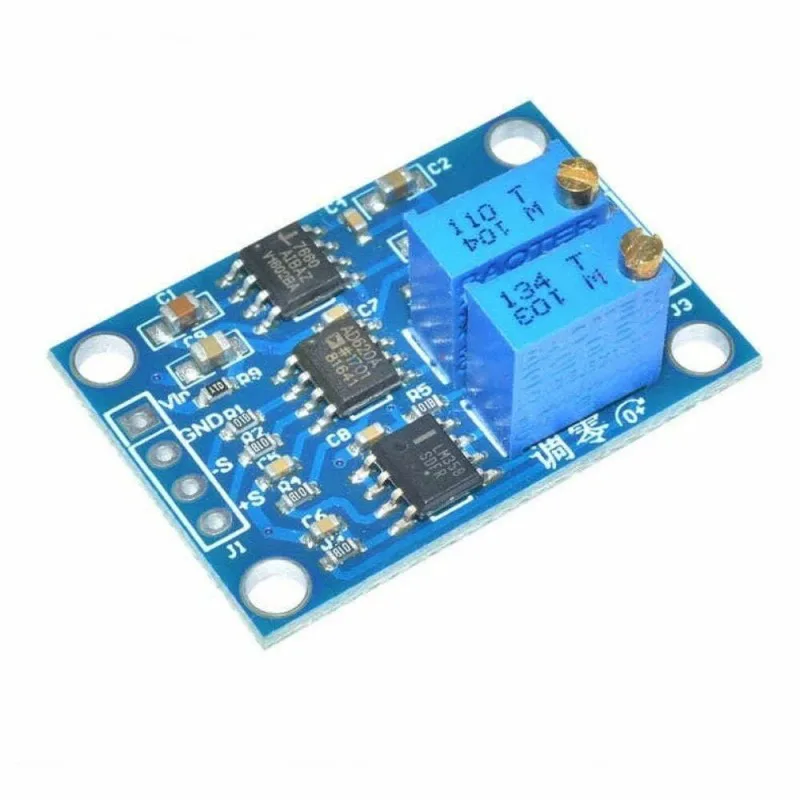

AD620 Microvolt/Millivolt Voltage Amplifier Module

الوصف

هذه لوحة مضخم إشارة عالي الدقة/وحدة مضخم جهد مبنية على شريحة مضخم قياسي AD620، نطاق جهد الدخل: DC 3~12V، التضخيم: قابل للضبط من 1.5 إلى 1000 مرة، نقطة صفر قابلة للضبط لتحسين الدقة. يمكن استخدامها لتضخيم إشارات AC و DC.

1: نطاق دخل واسع – تعتمد هذه المنتج AD620 للتضخيم ويمكنها تضخيم الميكروفولت والملليفولت. مقارنةً بـ LM358 المتوفر في السوق، تتميز بدقة تضخيم عالية وخطية جيدة. أقصى نطاق لجهد الخرج هو ±10V.

2: معامل التضخيم – يُستخدم مقياس الجهد المتغير لتضخيم إشارة الدخل. معامل التضخيم يصل إلى 1000 مرة ويمكن ضبطه فقط عبر مقياس الجهد المتغير.

3: نقطة الصفر القابلة للضبط – اضبط نقطة الصفر عبر مقياس الجهد المتغير للتصفير، لتحسين الدقة، ولن تكون هناك ظاهرة انجراف الصفر لتلبية احتياجات العملاء.

4: خرج الجهد السالب – تستخدم هذه الوحدة شريحة جهد سالب 7660A لإخراج جهد سالب ( -Vin )، والذي يمكن توفيره للعملاء لتشغيل أحمال الطاقة المزدوجة الأخرى.

المميزات

1. تضخيم AD620 يمكنه تضخيم الميكروفولت والملليفولت، ويوفر دقة تضخيم أعلى من LM358، وأقصى نطاق لجهد الخرج هو ± 10V.
2. يستخدم مقياس جهد متغير لتضخيم إشارة الدخل، أقصى تضخيم يمكن أن يصل إلى 1000 مرة، ويمكن ضبطه عبر مقياس الجهد المتغير.
3. لا يمكنها فقط تحسين الدقة بل يمكنها أيضاً تجنب ظاهرة انجراف الصفر باستخدام مقياس الجهد المتغير للتصفير لضبط الصفر.
4. تعتمد الوحدة شريحة جهد سالب 7660A لإخراج جهد سالب (-Vin)، والذي يمكن استخدامه لتشغيل أحمال الطاقة المزدوجة الأخرى.

المواصفات

• جهد التشغيل (VDC): 3 ~ 12
• التضخيم: قابل للضبط من 1.5 إلى 1000 مرة
• نطاق جهد إشارة الدخل: 100µV~300mV
• نطاق إشارة الخرج: ± (Vin-2V)
• جهد الانحراف: 50µV
• تيار انحياز الدخل: 1.0nA (Max)
• نسبة رفض الوضع المشترك: 100dB
• انجراف جهد الانحراف: 0.6µV
• الطول (mm): 22
• العرض (mm): 33
• الارتفاع (mm): 14
• الوزن (gm): 4
