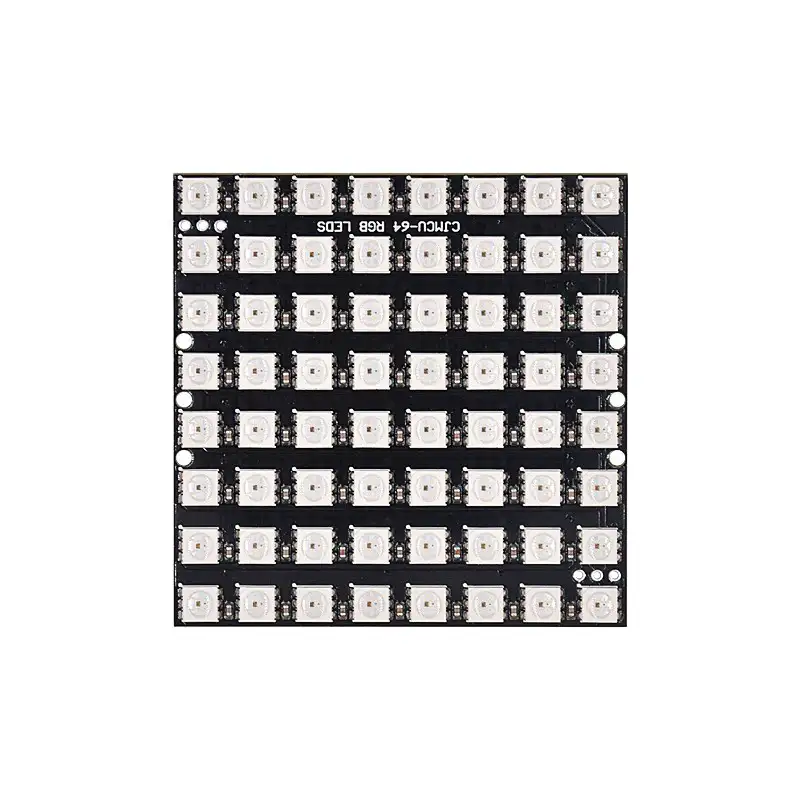

RGB LED Matrix 8X8 (WS2812)

الوصف والمواصفات

كل بكسل في هذه المصفوفة قابل للعنونة بشكل فردي. يمكن الحصول على مؤثرات ضوئية معقدة ولا يلزم سوى طرف واحد من المتحكم الدقيقة للتحكم في هذه الوحدة. يمكن ضبط كل LED بلون 24-bit.

التوصيل سهل. وصّل طرف VDC بـ 5V، والأرضي، وطرف DIN بالمتحكم الدقيق. إذا كنت تستخدم NeoPixel Binoculars أدناه، استخدم الطرف الرقمي # 6.

استهلاك التيار تقريباً 60mA / LED وأقصى حد 3.5A / مصفوفة. عادةً، يكون الاستهلاك للمصفوفة 1-2A.

يمكنك ربط عدة مصفوفات لمشاريع متقدمة، وصّل خرج DOUT للمصفوفة الأولى بالدخل، DIN للمصفوفة الثانية. إذا كنت تستخدم مثلاً Arduino UNO، يحدث قيد في RAM عند حوالي 4 مصفوفات. أيضاً، انتبه لإجمالي استهلاك التيار عند استخدام عدة مصفوفات.

يوجد خط بيانات واحد مع بروتوكول توقيت ويتطلب متحكم دقيق في الوقت الفعلي ( AVR, Arduino, PIC, mbed, إلخ. ). لا يمكنك استخدام الحواسيب الدقيقة القائمة على Linux أو المترجمات ( netduino أو Basic Stamp ). الحد الأدنى لتردد المعالج هو 8MHz.

• الأبعاد: 71.17mm / 2.8 "x 71.17mm / 2.8" x 3.28mm / 0.12 ";
• الوزن: 24.21g.

يمكنك العثور على مكتبة Arduino ودرس تعليمي والعديد من الموارد الأخرى على هذا العنوان.
