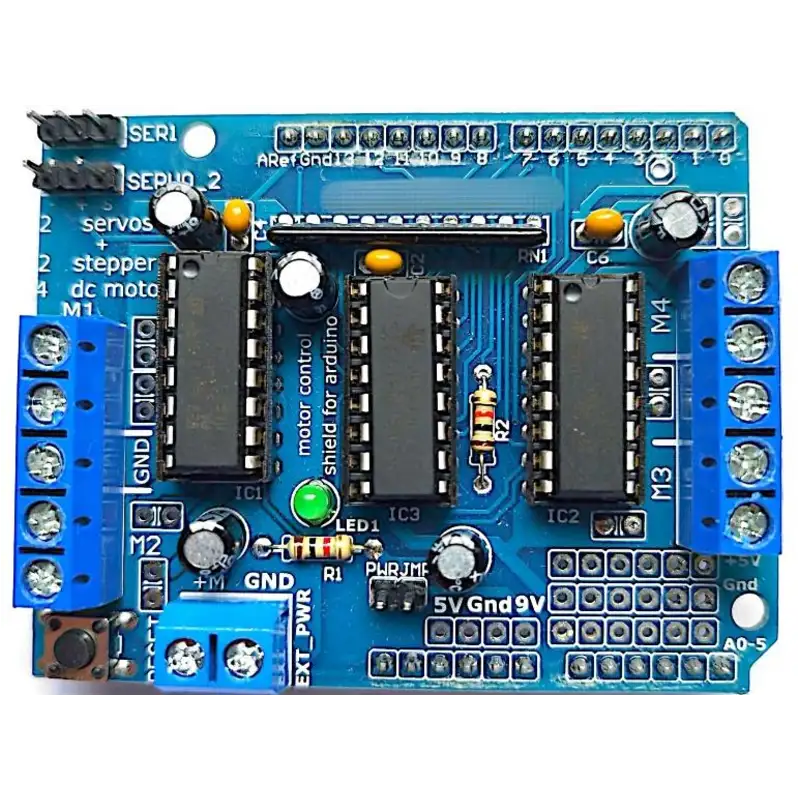

L293D Moror Drive Shield For Arduino UNO

نظرة عامة

لوحة توسعة مشغّل المحرك هذه مبنية على شريحة L293D المصممة لتشغيل ما يصل إلى 4 محركات DC ثنائية الاتجاه مع اختيار سرعة فردي بدقة 8-bit. يمكنها أيضاً تشغيل محركين خطويين (أحادي القطبية أو ثنائي القطبية)، بملف واحد أو ملفين، متداخل أو بخطوات دقيقة. تحتوي على 4 جسور H توفّر ما يصل إلى 0.6 A لكل جسر (1.2 A ذروة) عند جهود من 4.5 V إلى 36 V.

تحتوي هذه الدروع على مقاومات سحب لأسفل لإبقاء المحركات معطّلة أثناء التشغيل. تتميّز أيضاً بكتلة أطراف بقطبين لضمان فصل مصادر تغذية المنطق والمحرك الخارجية. لوحة التوسعة هذه متوافقة مع Arduino Mega و Diecimila و Duemilanove.

دروع مشغّل المحرك هذه قادرة على تشغيل:

• أربعة محركات DC ومحركي سيرفو
• محركي DC ومحرك خطوي وسيرفو ثنائي
• محركين خطويين وسيرفو

المواصفات

• شريحة مشغّل محرك L293D
• أربعة جسور H
• كتل أطرام لمصدر التغذية ومحركات DC
• زر إعادة ضبط
• موصلات كتل أطراف كبيرة (10-22 AWG)
• حجم PCB: 69 x 53 mm
