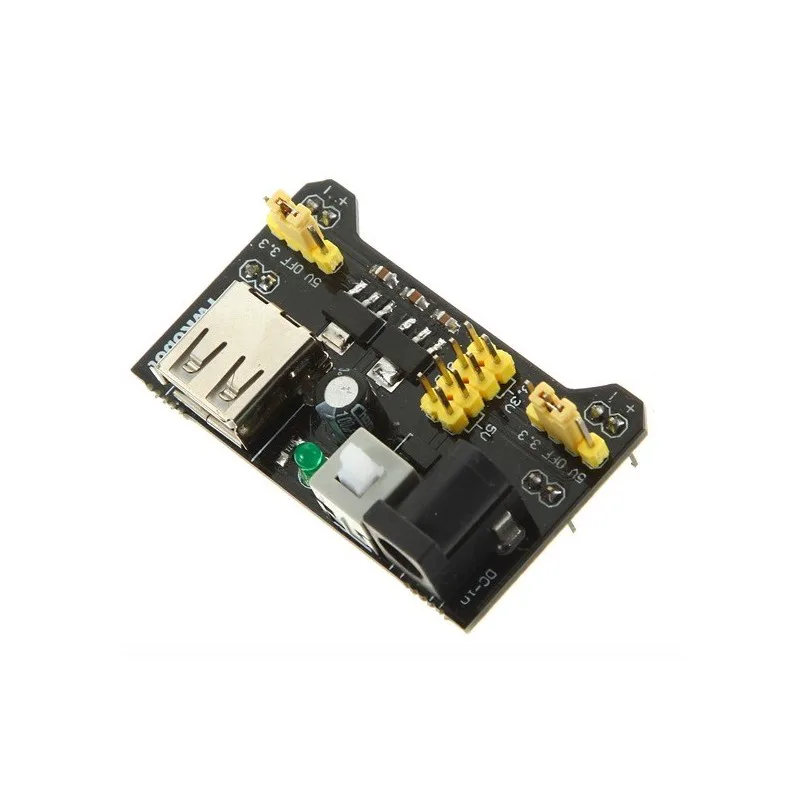

Breadboard Power Supply 5V / 3.3V

نظرة عامة

إليك مجموعة تغذية كهربائية للوحة التجارب بسيطة جداً، تأخذ الطاقة من محوّل DC جداري وتُخرج جهداً منظَّماً قابلاً للاختيار بقيمة 5V أو 3.3V. تُركَّب الأطراف الموصّلة بحجم 1″ في الجانب السفلي من لوحة الدوائر المطبوعة (PCB) لسهولة إدخالها في لوحة التجارب، بحيث تُوصَّل الأطراف المُسمّاة VCC و GND مباشرة في خطوط التغذية. الزوج المنفرد من الأطراف ليس له توصيل كهربائي ولكنه يساعد في تثبيت PCB.

هناك طرفان متاحان ضمن مساحة موصّل البرميل. يمكن توصيل أي مصدر DC +/- مكشوف العزل بدلاً من موصّل البرميل. تحتوي اللوحة على مفتاح تشغيل/إيقاف ومفتاح اختيار الجهد (3.3 V / 5 V).

إنها متعددة الاستخدامات وتناسب معظم لوحات التجارب. يمكنك استخدامها لتغذية مشاريع المتحكمات الدقيقة المخصّصة، أو كمصدر تغذية مساعد لمستشعرات 3.3 V في مشاريع Arduino.

المواصفات

• جهد الدخل: من 6 V إلى 12V (موصّل التغذية) أو 5V (USB)
• جهد الخرج: 3.3 V / 5 V
• تيار الخرج: 500 mA
• مفتاح تشغيل/إيقاف
• LED لحالة التغذية
• جمبر لاختيار خرج 5 V / 3.3 V
• موصّل تغذية DC2.1 بقطبية مركزية موجبة
• الأبعاد: 1.25"x1.25"
