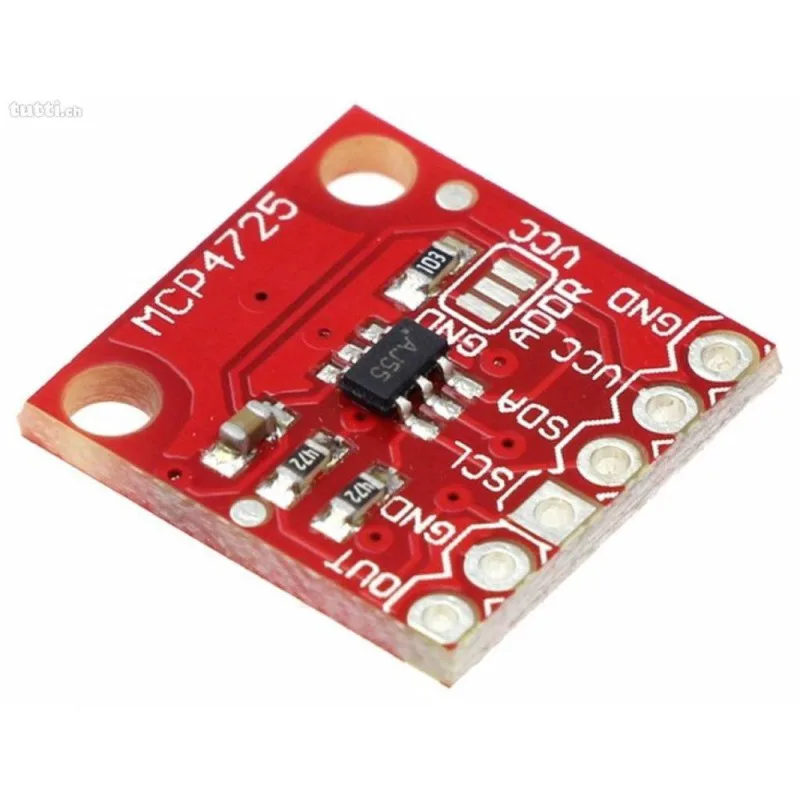

DAC Converter MCP4725 Module With I2C Interface

نظرة عامة

MCP4725 هو محوّل رقمي-تناظري (DAC) أحادي القناة بدقة 12-bit ومنخفض الاستهلاك وعالي الدقة، بخرج جهد مخزّن مؤقتاً وذاكرة غير متطايرة (EEPROM).

يتيح مضخم الخرج الدقيق المدمج في اللوحة تحقيق تذبذب خرج تناظري من الحد الأدنى إلى الحد الأقصى (rail-to-rail). يمكن برمجة دخل DAC وبيانات التهيئة في الذاكرة غير المتطايرة (EEPROM) من قبل المستخدم باستخدام أوامر واجهة I2C.

تتيح ميزة الذاكرة غير المتطايرة لجهاز DAC الاحتفاظ برمز دخل DAC أثناء فترة انقطاع التغذية، ويكون خرج DAC متاحاً فوراً بعد تشغيل التغذية. هذه الميزة مفيدة جداً عند استخدام جهاز DAC كجهاز داعم لأجهزة أخرى في الشبكة.

يحتوي الجهاز على دائرة Power-On-Reset (POR) لضمان تشغيل موثوق، ومضخّة شحن مدمجة لجهد برمجة EEPROM. يُغذَّى مرجع DAC مباشرة من VDD. في وضع إيقاف التغذية، يمكن تهيئة مضخم الخرج لتقديم حمولة خرج بمقاومة منخفضة أو متوسطة أو عالية.

المواصفات

• دقة 12-bit
• ذاكرة EEPROM
• طرف واحد لاختيار العنوان
• وضع إيقاف التغذية
• الجهد: 2.7 V إلى 5.5 V
• TWI بـ 8 عناوين اتصال قابلة للاختيار
• سرعة نقل تصل إلى 3.4 Mbps
