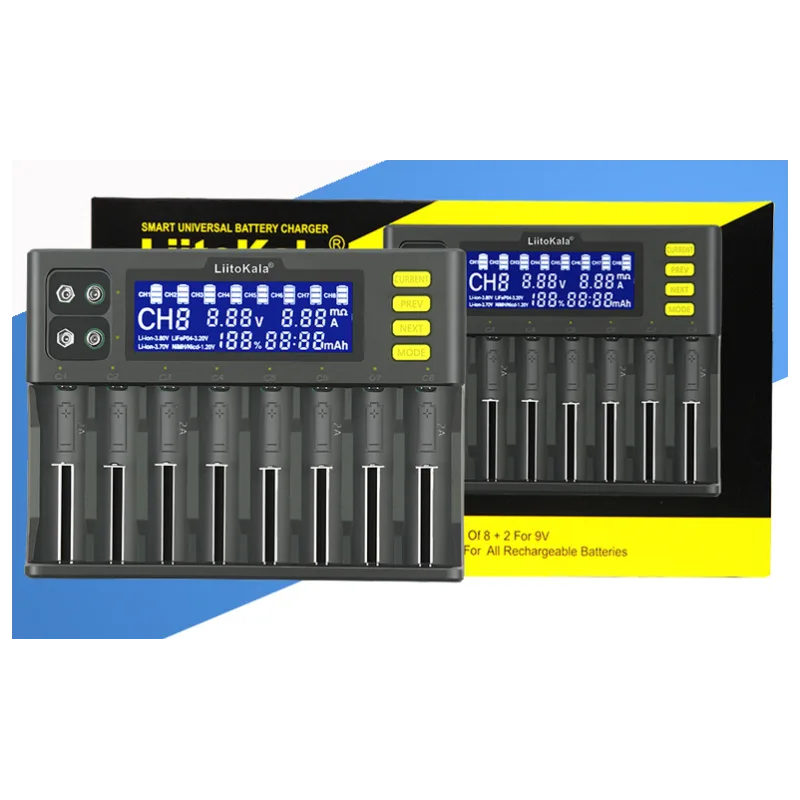

LiitoKala Lii-S8 Charger

المميزات:

شاحن بـ 8 منافذ مع اكتشاف القطبية التلقائي

اكتشاف القطبية التلقائي. دخل 12V/4A بإجمالي قدرة 48W.

تعمل المنافذ الثمانية بشكل مستقل. يمكن الشحن معاً بمجموعة متنوعة من خلط البطاريات.

يستوعب بطاريات 32700، 26650، 21700، 20700، Ni-MH SC وغيرها من البطاريات الكبيرة

مجموعة متنوعة من الحماية، شحن آمن.

مواصفات الشاحن ووظائفه:

1. يعتمد دخل DC12.0V 4.0A (كحد أدنى)، نظام شحن ذكي وإدارة بالكمبيوتر الدقيق لكل منفذ؛

أبرز ما يميز هذا الشاحن هو قدرته على الشحن السريع لعدة قنوات بتيار 2 أمبير في وقت واحد، بالإضافة إلى شحن بطاريات النيكل هيدريد القابلة لإعادة الشحن بجهد 9V؛

2. تيار الشحن له خمسة مستويات: 0.30A/0.50A/0.70A/1.00A/2.00A؛

تيار الشحن:

4.1 بمجرد تشغيل بطارية الليثيوم أيون (3.70V/3.80V) وبطارية فوسفات حديد الليثيوم (3.20V)، يقوم النظام تلقائياً بضبط التيار وفقاً للمقاومة الداخلية للبطارية التي يكتشفها. لتغيير تيار الشحن، اضغط مطولاً أولاً على مفتاح CURRENT. عندما يومض قيمة التيار، اضغط قصيراً على مفتاح CURRENT لاختيار تيار الشحن (0.30A/0.50A/0.70A/1.00A/2.000A) (ملاحظة: الحد الأقصى لتيار الشحن يمكن أن يكون 2.0A في المنفذ 1/3/6/8، و 1.0A في المنفذ 2/4/5/7)؛ إجمالي تيار الشحن بين المنفذ الأول والثاني، والمنفذ الثالث والرابع، والمنفذ الخامس والسادس، والمنفذ السابع والثامن لن يتجاوز 2A. أي، عندما يتم شحن منفذ واحد بتيار 2A ويتم وضع بطارية في المنفذ الآخر للشحن، سينخفض هذا التيار 2A إلى تيار 1A للشحن؛

4.2 تيار شحن بطاريات النيكل هيدريد/النيكل كادميوم (1.20V) ثابت عند 0.50A، ولا يمكن اختيار التيار؛

4.3 يمكن شحن البطاريات القابلة لإعادة الشحن من نوع النيكل هيدريد (9.0V) في مواقع محددة ويمكن شحن بطاريتين في وقت واحد، كل منهما بتيار شحن يبلغ حوالي 85mA؛

5. أثناء الشحن، يمكن لشاشة LCD عرض بيانات مثل رمز البطارية/قناة CH ونوع البطارية/تيار الشحن A/جهد البطارية V/زمن الشحن h/سعة الشحن mAh والنسبة المئوية %/المقاومة الداخلية للبطارية m Ω للقناة؛ العرض في وضع الاستعداد هو "null"، وعندما يكون المنفذ في دائرة قصيرة أو البطارية معكوسة، سيتم عرض "Err". عندما تكون البطارية مشحونة بالكامل، سيتم حفظ البيانات على شاشة LCD، وعرض 100%، ولن يتحرك رمز البطارية عندما يكون ممتلئاً؛ كل منفذ مزود بمصباح ليد مؤشر ثنائي اللون أحمر وأخضر. يكون الضوء الأحمر مضيئاً أثناء الشحن، والضوء الأخضر مضيئاً في وضع الاستعداد وتوقف الشحن. عندما يكون هناك خلل في البطارية أو المنفذ (دائرة قصيرة/توصيل عكسي، إلخ)، يومض الضوء الأحمر بالتناوب للتنبيه؛

6. يمكن للنظام التعرف تلقائياً على بطارية الليثيوم 3.70V وبطارية NiMH/NiCd (1.20V). اضغط على مفتاح MODE لاختيار بطارية فوسفات حديد الليثيوم 3.20V وبطارية الليثيوم 3.80V (IMR) يدوياً. بطارية الشحن NiMH (9.0V) لن تعرض البيانات على شاشة العرض أثناء الشحن؛

7. مع وظيفة تنشيط الجهد 0 V، لا يمكن شحن الجهد من 1.65-2.20V (ولكن سيكون هناك تيار تنشيط بالتنقيط)؛

8. يحتوي على وظائف حماية سلامة متعددة مثل الشحن الزائد، والتفريغ الزائد، والدائرة القصيرة، والتوصيل العكسي، إلخ، ويمكنه التعرف بذكاء وتلقائي على البطاريات التالفة؛

9. وضع الشحن: تيار ثابت وجهد ثابت.

المفاتيح والعرض:

الأزرار:

1.1 زر MODE: هذا الزر هو زر اختيار نوع البطارية؛ خلال 9 ثوانٍ من تشغيل البطارية، اضغط على زر MODE لاختيار نوع بطارية الشحن (Li ion 3.70V، Li ion 3.80V، LiFePO4-3.20V)، ولكن لا يمكن اختيار أنواع أخرى عند شحن بطاريات النيكل هيدريد/النيكل كادميوم (Ni MH/Nicd 1.20V)؛ أثناء عملية الشحن، اضغط مطولاً على مفتاح MODE لإعادة اختيار نوع بطارية الشحن، ولكن لن يتم حفظ بيانات الشحن السابقة؛

1.2 زر NEXT (القناة التالية): هذا الزر هو زر استعلام للمنافذ من 1 إلى 8. في كل مرة يتم الضغط على هذا الزر، تعرض القناة بيانات الشحن من القناة المنخفضة إلى القناة العالية (اتجاه CH1CH8)؛ اضغط مطولاً على هذا الزر لإبقاء شاشة العرض في حالة إضاءة ثابتة، واضغط مطولاً مرة أخرى لإلغاء الإضاءة الثابتة؛

1.3 زر PREV (القناة السابقة): هذا الزر هو زر استعلام للقنوات من 8 إلى 1. في كل مرة يتم الضغط على هذا الزر، تعرض القناة بيانات الشحن من القناة العالية إلى القناة المنخفضة (اتجاه CH8CH1)؛ اضغط مطولاً على هذا الزر لإبقاء شاشة العرض في حالة إضاءة ثابتة، واضغط مطولاً مرة أخرى لإلغاء الإضاءة الثابتة؛

1.4 زر Current: هذا الزر هو زر اختيار تيار الشحن؛ سيقوم النظام تلقائياً بضبط التيار بناءً على المقاومة الداخلية للبطارية، والتي تبقى دون تغيير خلال 9 ثوانٍ بعد التشغيل ووضع البطارية؛ إذا كنت ترغب في تغيير تيار الشحن لقناة معينة، يمكنك أولاً الضغط على زر NEXT أو PREV لعرض هذه القناة، ثم الضغط مطولاً على زر التيار، وعندما يومض قيمة التيار، اضغط مطولاً بإيجاز على زر التيار لتغيير تيار الشحن لهذه القناة؛ إذا كنت ترغب في جعل تيار الشحن لجميع قنوات البطاريات المثبتة متساوياً، يمكنك ضبط التيار بالضغط المطول ثم الضغط القصير على مفتاح Current أثناء يومض نوع البطارية. في هذا الوقت، تكون قيم التيار لجميع القنوات متساوية؛

شاشة LCD والأضواء المؤشرة:

2.1 بعد توصيل الشاحن بمصدر الطاقة، ستعرض شاشة LCD عرضاً كاملاً لمدة 3 ثوانٍ تقريباً، ثم تعرض null فقط. في الوقت نفسه، سيتحول الضوء المؤشر المقابل للقناة أولاً إلى الأحمر، ثم الأخضر، ثم ينطفئ. عندما يتم عرض null، يبقى الضوء الأخضر مضيئاً؛ وضع الاستعداد؛ ضوء مؤشر قناة شحن 9V يكون أخضر دائماً وفي انتظار الشحن؛

2.2 عند اكتشاف بطارية، ستعرض شاشة LCD رمز البطارية/قناة CH ونوع البطارية للقناة (Li ion 3.70V، Li ion 3.80V، LiFePO4-3.20V، Ni MH/Nicd-1.20V)/تيار الشحن A/جهد البطارية V/زمن الشحن h/السعة mAh والنسبة المئوية %/المقاومة الداخلية للبطارية m Ω، إلخ. بعد اختيار نوع بطارية الشحن (مثل 3.20V/3.80V أو الافتراضي) وتيار الشحن، توقف العملية، وسيومض نوع البطارية 7 مرات، بعد حوالي 9 ثوانٍ، سيبدأ شحن البطارية رسمياً. في هذه المرحلة، سيصعد رمز البطارية على السلم دورياً، مما يشير إلى أن الشحن قيد التقدم، وسيتحول الضوء المؤشر للقناة المقابلة إلى الأحمر؛

أثناء عملية الشحن، يمكنك الضغط على زر NEXT أو PREV للاستعلام عن معلمات البطارية لكل منفذ؛ عندما تكون شاشة LCD معتمة، الضغط على أي زر سيضيء الشاشة؛ اضغط مطولاً على زر NEXT أو PREV لإبقاء شاشة LCD في حالة عرض ثابتة؛ عند اكتمال الشحن، يبقى رمز البطارية ممتلئاً ويعرض 100%. يتم حفظ معلمات الشحن، ويبقى الضوء المؤشر أخضر.

2.3 عند اكتشاف ظروف غير طبيعية (دائرة قصيرة/توصيل عكسي، إلخ) في البطارية أو القناة، ستعرض الشاشة قناة البطارية المقابلة CH، Err، جميع رموز البطارية، ورموز بطارية القناة المقابلة يومض بالكامل، وسيتحول الضوء المؤشر المقابل إلى الأحمر للتنبيه؛ عندما تكتشف قناة شحن 9V خللاً في البطارية أو القناة (دائرة قصيرة/توصيل عكسي، إلخ)، يبقى عرض الشاشة دون تغيير، لكن سيبقى الضوءان المؤشران أحمرين ثابتين في الوقت نفسه.

المواصفات:

اسم العلامة التجارية: LiitoKala

رقم الموديل: Lii-S8

جهد الدخل: DC 12V/4.0A

جهد الخرج: DC

4.2V / DC 1.48V / DC 3.65V / DC 4.35V / 9V

تيار الخرج

تيار شحن بطارية الليثيوم: 2000mA*4 / (300mA / 500mA / 700mA / 1000mA)*8

تيار شحن بطارية NiMH: 500mA*8

تيار شحن بطارية 9V: 85mA*2

متوافق مع جميع البطاريات القابلة لإعادة الشحن؛

Ni-MH/Cd: مقاسات AA، AAA، A، SC، C، 9V وغيرها

Li-ion/IMR/LiFePO4: 26650، 20700، 18650، 18490،

17700، 17500، 16340(RCR123)، 14500، 10440

اللون: أسود

حجم المنتج الرئيسي: حوالي 29.3*14.5*5.7cm

حجم العبوة: حوالي 29.0*15.0*6.0cm

وزن العبوة: حوالي 830g

الموديل: (اختياري)

Lii-S8 بدون سيارة (شاحن بطاريات + محول طاقة)

Lii-S8 + سيارة (شاحن بطاريات + محول طاقة + سيارة)

قائمة العبوة:

1 * شاحن بطاريات LiitoKala Lii-S8

1 * محول طاقة (قابس EU/US/UK)

1 * دليل المستخدم (إنجليزي وصيني)
