5V Stepper Motor + ULN2003 Stepper Driver
3.25 .دأ
المميزات الفنية للمحرك
- جهد التغذية الموصى به: 5V
- عدد الأطوار: 4
- نسبة تخفيض تقريبية: 1:64
- 64 خطوة / دقة
- المقاومة / الطور: 50 ohms
- عزم الدوران الأدنى: 34.3 mN * m
- درجة العزل: A
يعتمد السائق على دائرة متكاملة ULN2003 التي تحتوي على عدة تكوينات Darlington. يعمل بمعاملات جيدة جداً مع محرك الخطوة الموجود في الطقم.
تُستخدم محركات الخطوة كثيراً في التطبيقات التي تتطلب تحكماً دقيقاً في الحركة. يمكنك العثور عليها في الطابعات ثلاثية الأبعاد أو الطابعات العادية، أو CNC أو الأذرع الروبوتية. لاختيار محرك الخطوة المناسب لتطبيقك، راجع ورقة البيانات لمعرفة استهلاك الطاقة وسرعة المحرك والدقة وعزم الدوران وكيفية التحكم فيه.
الاستخدام مع Arduino

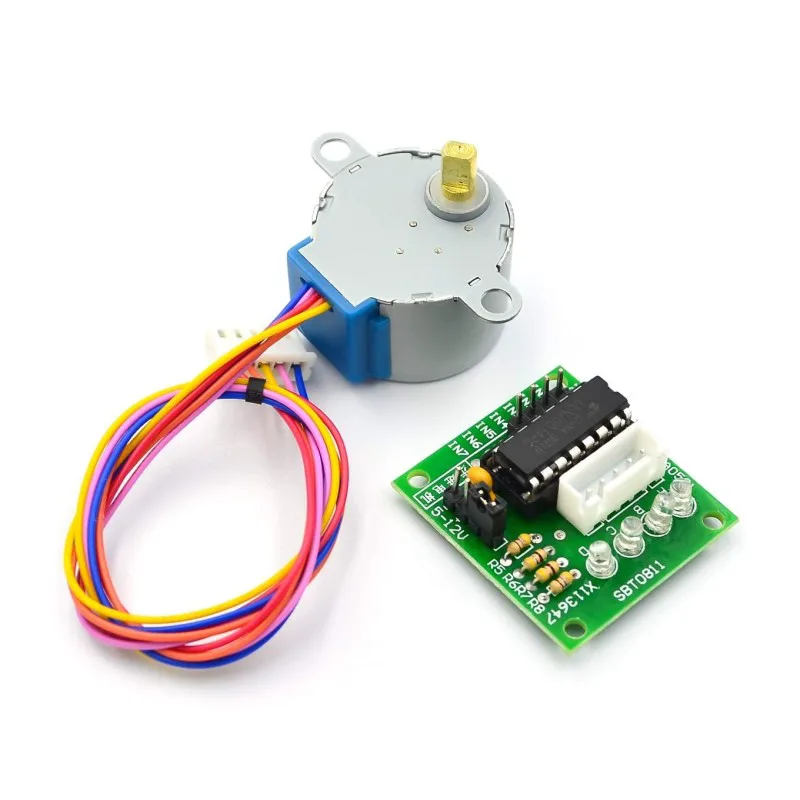

تُظهر الصورة محرك خطوة ولوحة سائق ULN2003. تحتوي على عدة ترانزستورات Darlington لإرسال الأوامر إلى كل ملف محرك. في فصل محركات DC شرحت كيف يمكننا استخدام ترانزستور للتحكم بتيار أعلى بكثير عبر تيار صغير، مطبَّق على قاعدة الترانزستور. يتكون ترانزستور Darlington من ترانزستورين متصلين بالتوالي للتحكم بأكبر تيار ممكن بأصغر تيار قيادة.
يمكن أيضاً تغذية هذا المحرك من طرف 5V على لوحة Arduino، لكن يُوصى بالتغذية من مصدر خارجي.
